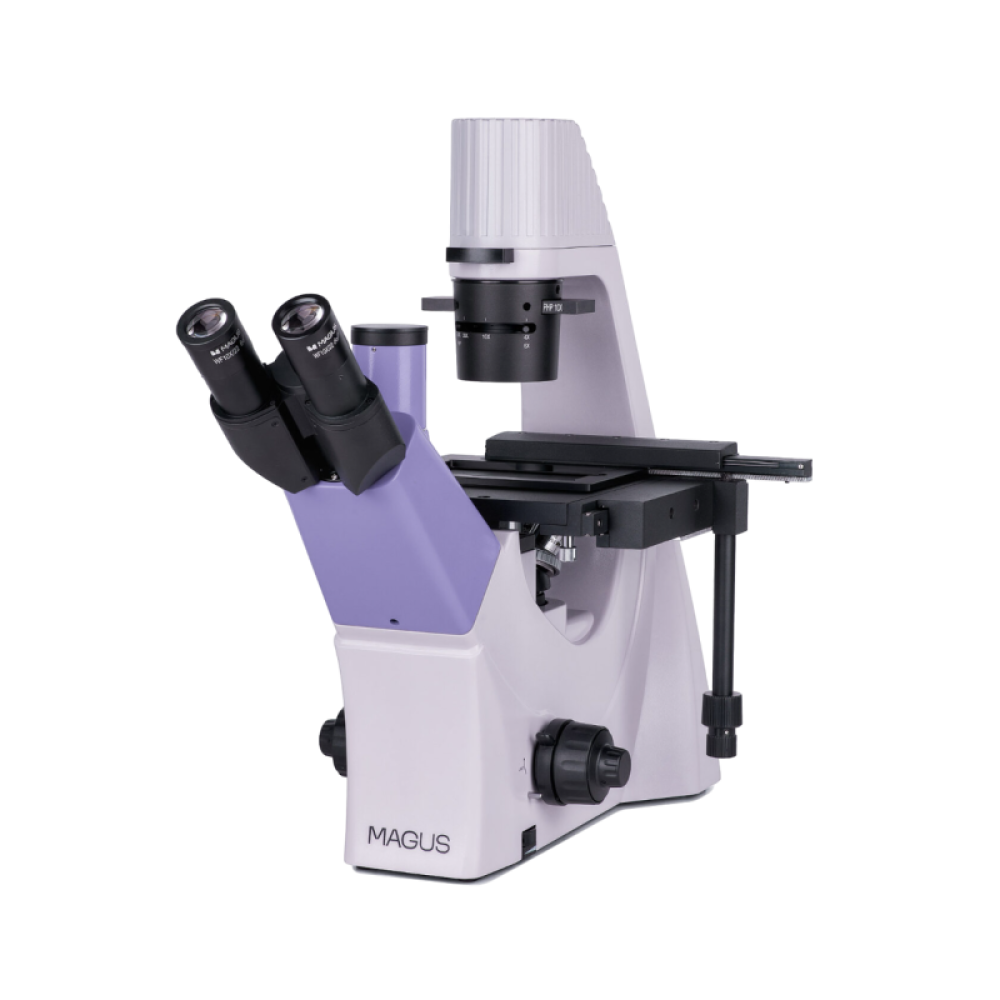

Микроскоп биологический инвертированный тринокулярный MAGUS Bio V300

Инвертированный микроскоп MAGUS Bio V300 – оптический прибор для исследования растительных и животных тканей, клеточных культур и других неокрашенных и окрашенных препаратов в лабораторной посуде. Конструкцией микроскопа предусмотрено использование чашек Петри, колб и планшетов высотой до 70 мм и с дном толщиной 1,2 мм. Исследования образцов ведутся в светлом поле и по методу фазового контраста в проходящем свете. Микроскоп рекомендуется для оборудования медицинских, санитарных, сельскохозяйственных лабораторий, может использоваться как учебный в вузах.

Оптическая схема

На микроскоп можно устанавливать цифровую камеру, чтобы выводить изображение на внешний экран, фотографировать образцы и записывать ход исследований на видео. Камеру помещают в вертикальный тубус насадки, свет на нее направляют при помощи делителя светового потока. Камеру заказывают отдельно. Деление светового потока 50/50.

Объективы устанавливают в четырехгнездное револьверное устройство. Включенные в комплект объективы планахроматические, скорректированы на бесконечность и имеют увеличенное рабочее расстояние. Они сконструированы специально для работы с лабораторной посудой. Три объектива предназначены для исследований в светлом поле, один – в фазовом контрасте.

Система освещения

Источник проходящего света – 9-ваттный светодиод с регулируемой яркостью. При изменении интенсивности света цветовая температура не меняется, яркости хватает для работы на всех объективах с использованием любого метода контраста. Срок службы светодиода составляет 50 000 часов.

В конденсоре есть специальный слот, в который устанавливают фазовый слайдер. Он упрощает переход от одного метода наблюдений к другому. Слайдер включен в комплект, фазовые кольца центрируются.

Механика

В комплект входят 3 держателя чашек для предметного столика. Держатели рассчитаны на посуду разного размера. Столик не перемещается, смещение чашек происходит по осям X и Y при помощи специального механизма. Жесткость хода грубой фокусировки настраивается, есть блокиратор ее хода, также доступна и тонкая настройка фокуса. Рукоятки фокусировки расположены коаксиально с двух сторон корпуса.

Аксессуары

Для микроскопа можно приобрести дополнительные аксессуары: фазовые объективы, окуляры, калибровочные слайды, цифровые камеры.

Основные особенности:

• Для исследования образцов в лабораторной посуде с использованием методом светлого поля и фазового контраста

• Тринокулярная визуальная насадка с каналом визуализации для установки цифровой камеры

• Осветитель проходящего света – светодиод 9 Вт со сроком работы 50 000 часов

• Неподвижный предметный столик с держателями для чашек разного размера; механизм перемещения чашек по двум осям

• Линейка совместимых аксессуаров

Комплектация:

• Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, предметным столиком, конденсором со слотом для слайдера фазового контраста и револьвером объективов

• Тринокулярная визуальная насадка

• Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 4,27 мм

• Объектив-планахромат, рассчитанный на бесконечность: PL 20х/0,40 WD 8,0 мм

• Объектив-планахромат, рассчитанный на бесконечность: PL 40x/0,60 WD 3,5 мм

• Объектив-планахромат, рассчитанный на бесконечность: PHP2 10х/0,25 фазовый WD 4,27 мм

• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)

• Наглазник на окуляр (2 шт.)

• Вспомогательный центрирующий телескоп

• Слайдер фазового контраста с центрируемыми фазовыми кольцами

• Механическое устройство перемещения образца.

• Держатель чашек (3 шт.)

• Переходник под крепление C-mount для работы с камерой

• Светофильтр

• Сетевой шнур питания для микроскопа

• Пылезащитный чехол

• Инструкция по эксплуатации и гарантийный талон

Технические характеристики:

Насадка: Зидентопф

Увеличение, крат: 100–400 базовая комплектация (*опция: 40–500/600/800/1000)

Окуляры: 10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм)

Объективы: планахроматические, скорректированные на бесконечность: PL 10x/0,25, PL 20х/0,40, PL 40x/0,60, PHP2 10х/0,25 фазовый; парфокальная высота 45 мм (*опция: PL 4x/0,10, PHP2 20х/0,40 фазовый, PHP2 40x/0,60 фазовый)

Рабочее расстояние, мм: 21,0 (4x); 4,27 (10x); 8,0 (20х); 3,5 (40x)

Предметный столик, мм: неподвижный, с механическим устройством перемещения образца; держатели чашек: 29x77 мм, Ø90 мм; 34x77,5 мм, Ø68,5 мм; 57x82 мм, Ø60 мм

Диапазон перемещения предметного столика, мм: 77/112

Конденсор: NA 0,6, рабочее расстояние: 70 мм; с регулируемой апертурной диафрагмой и слотом для слайдера фазового контраста

Диафрагма: регулируемая апертурная

Фокусировка: коаксиальная, грубая (с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм)

Регулировка яркости: 1

Светофильтры: есть

Диаметр окулярной трубки, мм: 30

Тип лампы подсветки: 9 Вт

Фазово-контрастное устройство: слайдер фазового контраста для объектива 10х с центрируемым фазовым кольцом

Диапазон увеличения: от 200х до 800х

Уровень пользователя: для профессионалов, для опытных

Револьверное устройство: на 4 объектива

Расположение подсветки: нижняя

Уровень сложности сборки и настройки: сложно

Тип насадки: тринокулярные

Подсветка: светодиодная

Чехол/кейс/сумка в комплекте: чехол пылезащитный

Метод исследования: фазово-контрастная микроскопия, светлое поле

Межзрачковое расстояние, мм: 48–75

Источник питания: сеть переменного тока, 220±22 В / 50 Гц

Диапазон рабочих температур, °С: +5… +35

Назначение: лабораторные/медицинские

Угол наклона окулярной насадки: 45°

Тип микроскопа: световые/оптические, биологические
